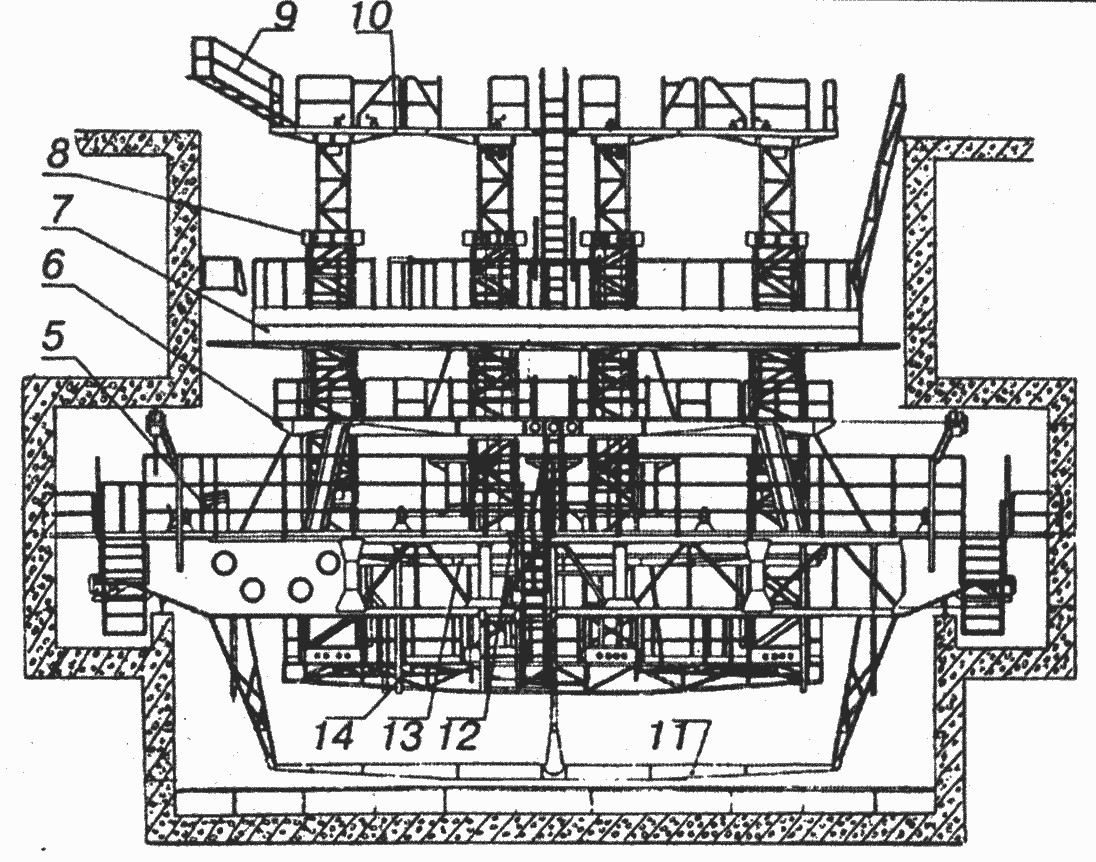

Кабина обслуживания 8У216

1 - привод механизма передвижения; 2- штора теплозащиты; 3, 4 - кабель питания; 5 - пульт управления; 6 - площадки центральные: 7 - средний ярус площадок; 8 - двухсекционная колонна; 9 - трапы входа на кабину; 10 - площадка кольцевая: 11,12-механизм поворота круга; 13-круг поворотный; 14-металлоконструкции

Здесь изображена очень старая кабина- трехъярусный вариант. С конца 80-х годов повсеместно используется двухъярусная кабина: в ходе доработок просто демонтировали верхний ярус площадок, а вместо него ввели дополнительные складывающиеся площадки колонн обслуживания 11Т11(П1) - т.н. площадки Сб.53.
